システム紹介

スーパーコンピュータ「富岳」のシステム構成を紹介します。

総ノード数

「富岳」の総ノード数※1は158,976です。

CPU1つに1ノード、CMU（CPU Memory Unit）と呼ばれるボードにCPUが2つ取り付けられて2ノード。CMU8枚でBoB（Bunch of Blades）を構成するので、BoB1つでは16ノード。BoB3つでShelfと呼ばれる塊を作り、Shelf１つでは48ノード。1つの計算機ラックにはShelfが8つ格納されるので、1ラックでは384ノード（一部のラックでは192ノード）。「富岳」全体では432ラック（うち384ノードが396 ラック、192ノードが36ラック）あり、合計で158,976ノードです。

1 ノードとは：
ノードとは「結び目」や「節」を意味する単語で、スーパーコンピュータ分野では1つの管理単位をノードと呼ぶことが多い。例えば、1つの基本ソフト（OS）が動作しているCPUやメモリの塊を指す。

総理論性能

「富岳」には通常モード（CPU動作クロック周波数が2ギガヘルツ）とブーストモード（CPU動作クロック周波数が2.2ギガヘルツ）があり、それぞれの理論性能は下記の表のとおりです。
高いメモリバンド幅も「富岳」の特徴のひとつです。

総理論性能
総演算性能	通常モード（CPU動作クロック周波数2GHz）	倍精度理論最高値（64bit）488ペタフロップス単精度理論最高値（32bit）977ペタフロップス半精度（AI学習）理論最高値（16bit）1.95エクサフロップス整数（AI推論）理論最高値（8bit）3.90 エクサオップス
総演算性能	ブーストモード（CPU動作クロック周波数2.2GHz）	倍精度理論最高値（64bit）537ペタフロップス単精度理論最高値（32bit）1.07エクサフロップス半精度（AI学習）理論最高値（16bit）2.15エクサフロップス整数（AI推論）理論最高値（8bit）4.30 エクサオップス
総メモリ容量		4.85 PiB
総メモリバンド幅		163 PB/s

ノード単体性能

ノード単体での性能は以下のとおりです。
Arm命令セットアーキテクチャを採用し、独自のチップを開発しました。

ノード単体性能

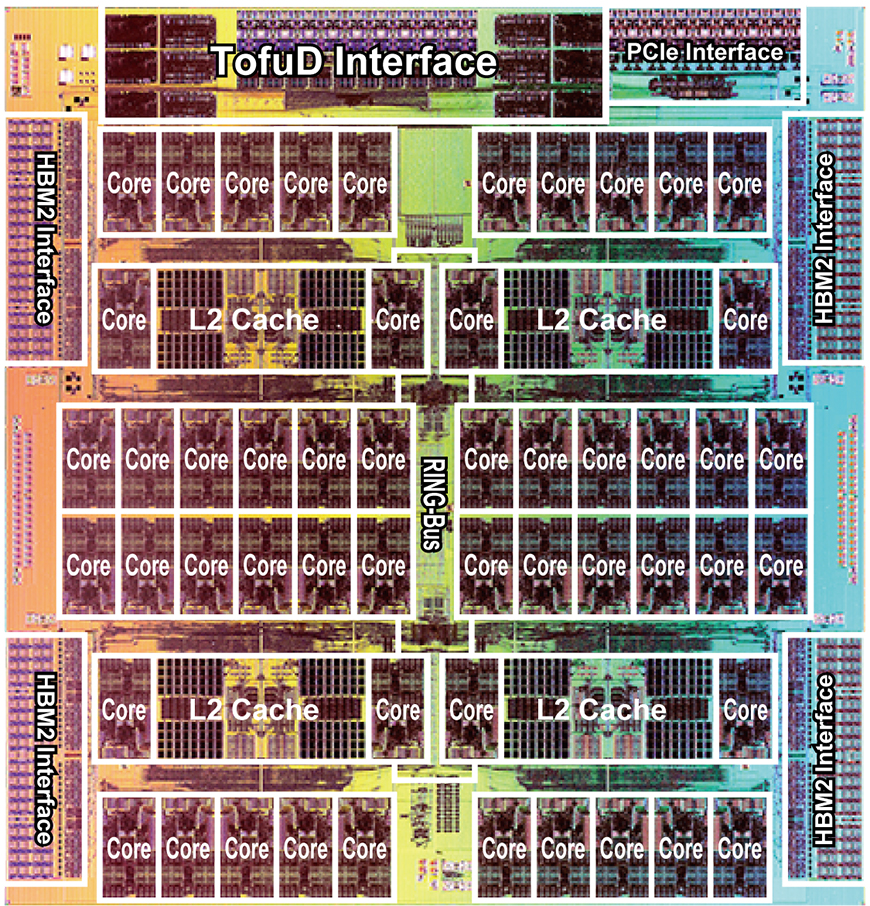

命令セットアーキテクチャ		Armv8.2-A SVE 512bit 富士通拡張：ハードウェアバリア、セクタキャッシュ、プリフェッチ
計算コア数		48 + 2アシスタントコア 4 CMG（Core Memory Group, NUMA nodeのこと）
演算性能	通常モード（CPU動作クロック周波数2GHz）	倍精度：3.072 TF, 単精度：6.144 TF, 半精度：12.288 TF
演算性能	ブーストモード（CPU動作クロック周波数2.2GHz）	倍精度：3.3792 TF, 単精度：6.7584 TF, 半精度：13.5168 TF
キャッシュ ※1 ※2		L1D/core: 64 KiB, 4way, 256 GB/s (load), 128 GB/s (store)
キャッシュ ※1 ※2		L2/CMG: 8 MiB, 16way L2/node: 4 TB/s (load), 2 TB/s (store) L2/core: 128 GB/s (load), 64 GB/s (store)
メモリ		HBM2 32 GiB, 1024 GB/s
インターコネクト		Tofu Interconnect D (28 Gbps x 2 lane x 10 port)
I/O		PCIe Gen3 x16
テクノロジー		7nm FinFET

1 キャッシュ性能は2GHz動作時
2 詳細は GitHub 参照

Tofu Interconnect D

計算ノード間ネットワークには、6次元メッシュ／トーラス結合を採用。
RDMA （Remote Direct Memory Access）により、低レイテンシ・高スループットを実現しました。

8B入力時のレイテンシ：0.49 - 0.54 micro-sec
1MiB入力時のスループット：6.35 GB/s

TofuD インターコネクトの構成
6つのTNI（Tofu Network Interface。個々の性能は6.8 GB/s、6つあわせて40.8 GB/s）がTofuネットワーク・ルーターに接続。
ルーターから1ポート2レーン×10ポート（計20レーン）に分割される。

Tofu ケーブル

CPU同士をつなぐTofuケーブルの本数は約20万本。そのうち約半数がラック間をつなぐ光ケーブルで、光ケーブルの総延長は約900kmあります。

	本数	総延長 (m)
光	97,632	855,101
電気	119,232	38,552
合計	216,864	893,653

その他、ストレージ等につながるケーブルは約1万本あります。

ストレージ

ストレージ構成は以下のとおりです。

第一階層

LLIO（Lightweight Layered IO-Accelerator）
ジョブ実行専用領域
以下の3種類の領域をジョブに提供
・ノード内テンポラリ領域
・共有テンポラリ領域
・第2階層ストレージのキャッシュ領域

第二階層

FEFS（Fujitsu Exabyte File System）
ユーザー及びジョブが利用する大容量の共有領域
Lustreベースのファイルシステム

第三階層

商用クラウドストレージ

I/Oネットワーク

プログラミング環境

「富岳」のプログラミング環境は以下のとおりです。

プログラミング環境
コンパイラ	Fortran2008 & Fortran2018サブセット
	C11 & GNU拡張仕様・Clang拡張仕様
	C++14 & C++17サブセット & GNU拡張仕様・Clang拡張仕様
	OpenMP 4.5 & OpenMP 5.0サブセット
	Java
並列プログラミング	XcalableMP　資料［英語］（535KB）
並列プログラミング	FDPS　資料［英語］（260KB）
スクリプト言語	Python + Numpy + Scipy, Ruby
科学技術計算用ライブラリ資料［英語］（361KB）	BLAS, LAPACK, ScaLAPACK
	SSL II (Fujitsu)
	EigenExa, Batched BLAS, 2.5D-PDGEMM

システムソフトウェア

「富岳」のシステムソフトウェアは下記のとおりです。

システムソフトウェア
オープンソース管理ツール	Spack　資料［英語］（355KB）
コンテナ・仮想マシン	Singularity, KVM
OS	Red Hat Enterprise Linux 8
OS	McKernel　資料［英語］（641KB）
MPI	Fujitsu MPI (Based on OpenMPI), MPICH-Tofu (Based on MPICH)　資料［英語］（404KB）
File IO	LLIO
File IO	DTF (Data Transfer Framework)　資料［英語］（222KB）

ターゲットアプリケーション性能

ターゲットアプリケーションの性能評価の結果、最大で「京」の131倍を達成しました。

ターゲットアプリの性能評価結果
アプリケーション	利用形態	問題規模	ノード数／ジョブ	性能倍率	消費電力
GENESIS	多重	92,224原子	1	131 倍	22 MW
GENOMON	多重	リード長150、14億リード(ペアードエンド)	96	23 倍	20 MW
GAMERA	大規模単一	1兆自由度	147,456	63 倍	21 MW
NICAM+ LETKF	大規模単一	全球3.5kmメッシュ、1024メンバENS同化	131,072	127 倍	22 MW
NTChem	多重	720原子、19,680原子軌道	17,820	70 倍	26 MW
ADVENTURE	多重	16.5億自由度	4,096	63倍	28 MW
RSDFT	多重	110,592原子、221,184バンド	10,368	38 倍	30 MW
FFB	大規模単一	6,748億要素	158,976	51 倍	29 MW
LQCD	大規模単一	192^4格子	147,456	38 倍	20 MW
