6.6. ランク割り当て

MPIでは、プロセス識別のために、プロセス番号に相当する「ランク」と呼ぶ番号を割り当てます。

ランクの割り当てルールは、pjsubコマンドの--mpiオプションにより指定することができます。

6.6.1. rank-map-bynode

rank-map-bynodeは、計算ノードに1プロセスを生成すると、次の計算ノードに移動し、ラウンドロビンで自動的に割り付けます。座標の原点をランク0とし、rank-map-bynodeの先頭文字の軸方向にランクを並べ、上限まで達した時点で、次の文字に移動します。

オプション	内容
rank-map-bynode[=rankmap]	rankmapには、XY|YX|XYZ|XZY|YXZ|YZX|ZXY|ZYXを指定してください。 rankmapは shapeで指定した次元数と同じものを指定してください。 1次元の場合、rankmapの指定はできません。 2次元の場合は文字 XY、3次元の場合は文字 XYZの組み合わせで指定してください。 rankmapのデフォルトは、以下のとおりです。 1次元ジョブの場合は、1次元座標がランク番号になります。 2次元ジョブの場合は、[XY]と同じです。 3次元ジョブの場合は、[XYZ]と同じです。

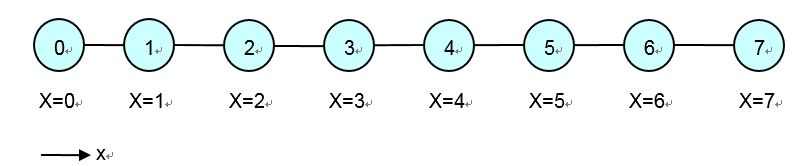

6.6.2. rank-map-bynode（1次元）

1次元の指定例を示します。

#!/bin/sh
#PJM -L  "node=8"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "rank-map-bynode"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

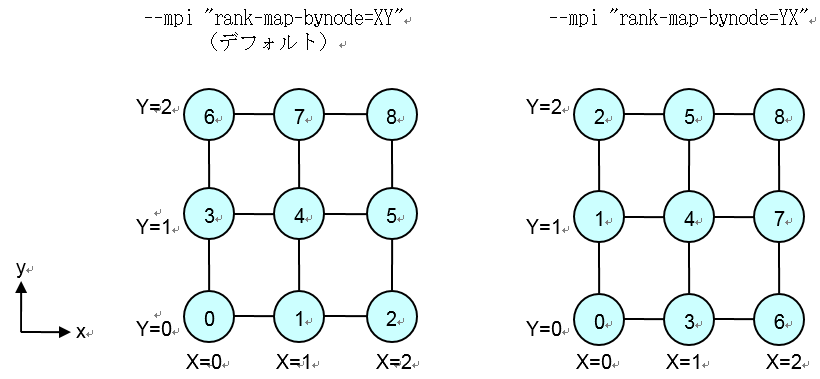

6.6.3. rank-map-bynode（2次元）

2次元の指定例を示します。

#!/bin/sh
#PJM -L  "node=3x3"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "rank-map-bynode=XY"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

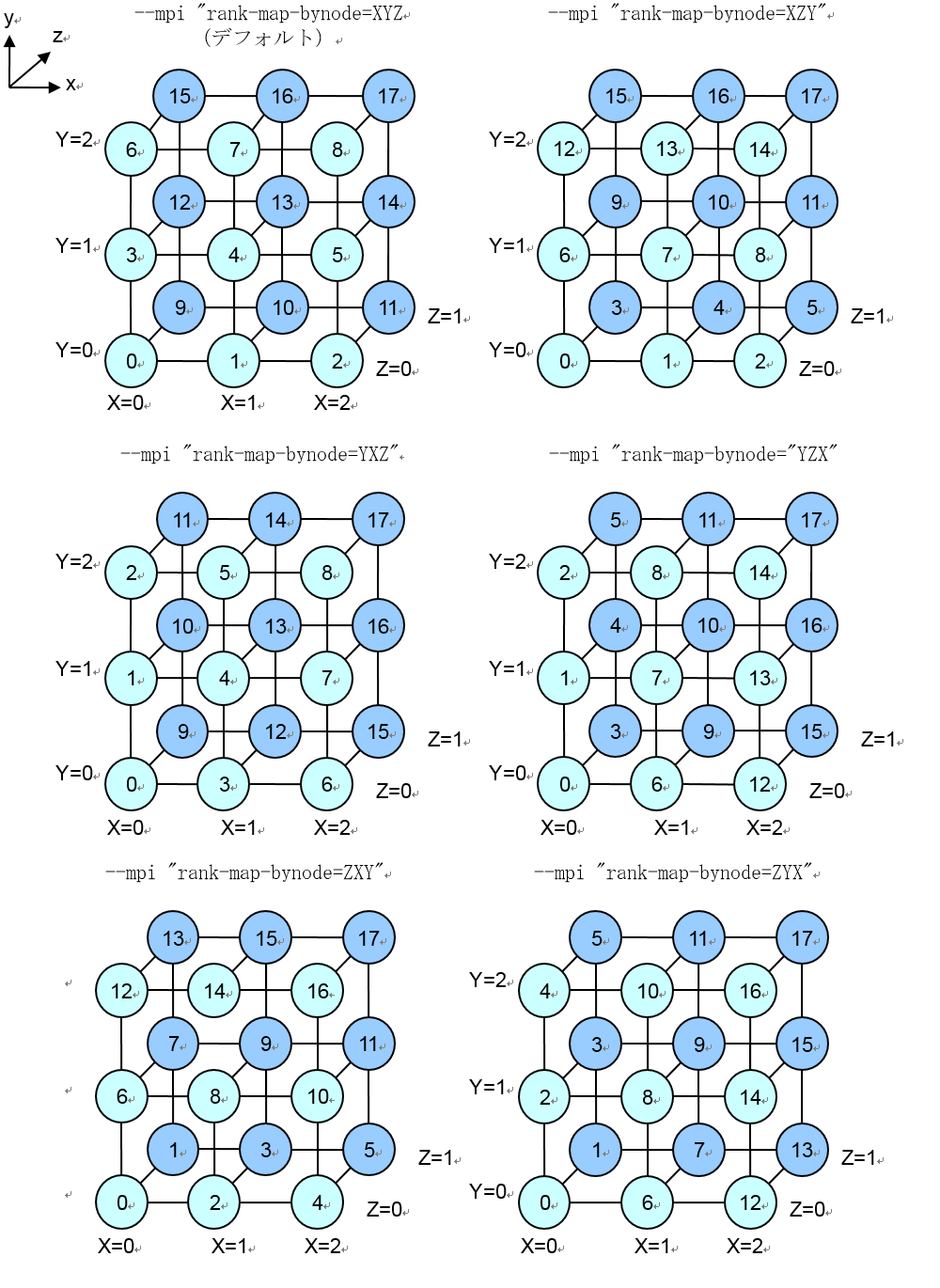

6.6.4. rank-map-bynode（3次元）

3次元の指定例を示します。

#!/bin/sh
#PJM -L  "node=3x3x2"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "rank-map-bynode=XYZ"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

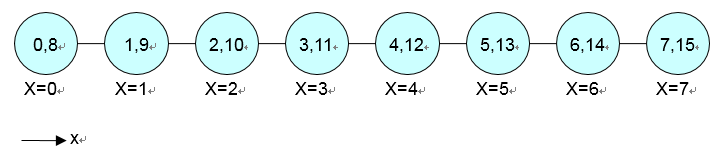

6.6.5. rank-map-bynode（ノード内複数プロセス指定（1次元））

ノード内に複数のプロセスを指定する場合の例を示します。

#!/bin/sh
#PJM -L  "node=8"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "proc=16"
#PJM --mpi  "rank-map-bynode"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

6.6.6. rank-map-bychip

rank-map-bychipは、計算ノードにnプロセスを生成すると、次の計算ノードに移動し、ラウンドロビンで自動的に割り付けます。座標の原点をランク0とし、rank-map-bychipの先頭文字の軸方向にランクを並べ、上限まで達した時点で、次の文字に移動します。

オプション	内容
rank-map-bychip[:rankmap]	rankmapには、XY|YX|XYZ|XZY|YXZ|YZX|ZXY|ZYXを指定してください。 rankmapは shapeで指定した次元数と同じものを指定してください。 1次元の場合、rankmapの指定はできません。 2次元の場合は文字 XY、3次元の場合は文字 XYZの組み合わせで指定してください。 rankmapのデフォルトは、以下のとおりです。 1次元ジョブの場合は、1次元座標がランク番号になります。 2次元ジョブの場合は、[XY]と同じです。 3次元ジョブの場合は、[XYZ]と同じです。

rank-map-bychipの指定例を示します。

#!/bin/sh
#PJM -L  "node=3x3"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "proc=18"
#PJM --mpi  "rank-map-bychip:XY"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

6.6.7. rank-map-hostfile

ランクマップファイルに指定された座標を基に、ランクを割り当てます。

rank-map-hostfileの指定例を示します。

#!/bin/sh
#PJM -L  "node=2x2x2"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "rank-map-hostfile=filename"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

1. filenameは、pjsubコマンドを実行するカレントディレクトリに配置します。

2. filename内のランク指定は、ノード形状に合わせて、1次元、2次元または3次元座標で指定します。

3. filenameには、1行に1座標を記述し、括弧で囲んで指定します。

6.6.8. rank-map-hostfile（1次元）

1次元座標を指定する場合、(X)と指定します。

#!/bin/sh
#PJM -L  "node=8"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "rank-map-hostfile=filename"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

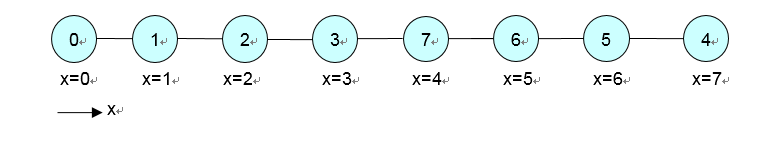

ホストマップファイル（1次元指定例）

(0)      <-- ランク0
(1)      <-- ランク1
(2)      <-- ランク2
(3)      <-- ランク3
(7)      <-- ランク4
(6)      <-- ランク5
(5)      <-- ランク6
(4)      <-- ランク7

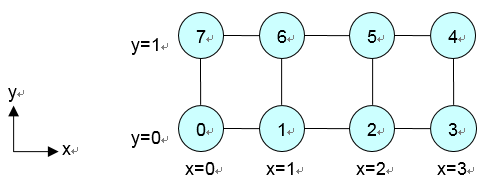

6.6.9. rank-map-hostfile（2次元）

2次元座標を指定する場合、(X,Y)と指定します。

#!/bin/sh
#PJM -L  "node=4x2"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "rank-map-hostfile=filename"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

ホストマップファイル（2次元指定例）

(0,0)      <-- ランク0
(1,0)      <-- ランク1
(2,0)      <-- ランク2
(3,0)      <-- ランク3
(3,1)      <-- ランク4
(2,1)      <-- ランク5
(1,1)      <-- ランク6
(0,1)      <-- ランク7

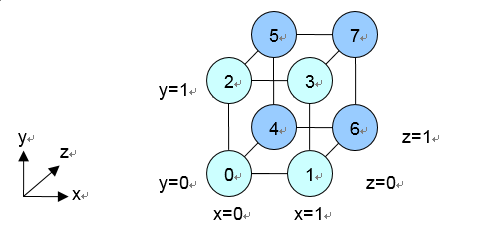

6.6.10. rank-map-hostfile（3次元）

3次元座標を指定する場合、(X,Y,Z)と指定します。

#!/bin/sh
#PJM -L  "node=2x2x2"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "rank-map-hostfile=filename"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

ホストマップファイル（3次元指定例）

(0,0,0)      <-- ランク0
(1,0,0)      <-- ランク1
(0,1,0)      <-- ランク2
(1,1,0)      <-- ランク3
(0,0,1)      <-- ランク4
(0,1,1)      <-- ランク5
(1,0,1)      <-- ランク6
(1,1,1)      <-- ランク7

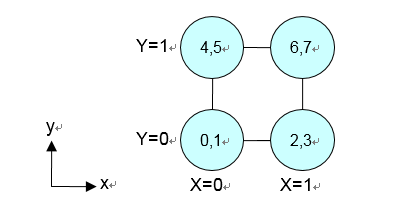

6.6.11. rank-map-hostfile（ノード内複数ランク指定）

ホストマップファイル（rank-map-hostfile）にて、ノード内に複数プロセスを割り当てる例を示します。

#!/bin/sh
#PJM -L  "node=2x2"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "proc=8"
#PJM --mpi  "rank-map-hostfile=filename"
#PJM --mpi  "rank-map-bynode"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

ホストマップファイル（2次元指定例）

(0,0)      <-- ランク0
(0,0)      <-- ランク1
(1,0)      <-- ランク2
(1,0)      <-- ランク3
(0,1)      <-- ランク4
(0,1)      <-- ランク5
(1,1)      <-- ランク6
(1,1)      <-- ランク7

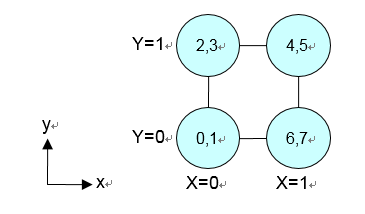

6.6.12. rank-map-hostfile／rank-map-bychip（ノード内複数ランク指定）

rank-map-hostfileとrank-map-bychipを同時に指定することができます。

ホストマップファイルで指定される座標（1行）に、ジョブスクリプトで指定したproc=とshape=の数を元に、proc/shapeのプロセス数(小数点以下切り上げ)を割り当てます。shapeが指定されない場合、代わりにnode=で指定した数を使用します。

次の例では、proc/node=8/4=2となります。

#!/bin/sh
#PJM -L  "node=2x2"
#PJM -L  "rscgrp=small"
#PJM -L  "elapse=1:00:00"
#PJM --mpi  "proc=8"
#PJM --mpi  "rank-map-hostfile=filename"
#PJM --mpi  "rank-map-bychip"
#PJM -g groupname
#PJM -x PJM_LLIO_GFSCACHE=/vol000N
#
mpiexec ./a.out

ホストマップファイル（2次元指定例）

(0,0)      <-- ランク0,1
(0,1)      <-- ランク2,3
(1,1)      <-- ランク4,5
(1,0)      <-- ランク6,7

6.6.13. ホストマップファイル利用時の注意事項

ホストマップファイルについて注意事項を示します。

• ファイル内の空行は、無視します。

• ファイル内に記述する座標は、ノードの形状を表すshapeパラメーターで指定した範囲内の値である必要があります。

  • 例）shape=2x3が指定された場合、記述できる座標は (0,0)、(0,1)、(0,2)、(1,0)、(1,1)、(1,2) です。

• rank-map-hostfileとrank-map-bychipパラメーターを共に指定する場合、ファイル内の記述は以下にしたがう必要があります。

  • ファイル内に記述する座標の個数は、shapeパラメーターで指定された形状が示すノード数と同じにします。

  • 例）shape=3x2の場合、ノード数は6つのため、ファイル内には6つの座標を記述します。

  • 記述した座標の数がshapeパラメーターで指定した形状が示すノード数よりも少ない場合、pjsubコマンドはジョブの受付けを拒否します。

  • 記述した座標の数がshapeパラメーターで指定した形状が示すノード数よりも多い場合、残りの座標は無視されます。

  • ファイル内に複数の同じ座標は記述できません。同じ座標を記述した場合、pjsubコマンドがエラーになります。

• rank-map-hostfileとrank-map-bynodeパラメーターを共に指定する場合、ファイル内の記述は以下にしたがう必要があります。

  • ファイル内に記述した座標の個数がshapeパラメーターで指定したプロセス数よりも少ない場合、最後の座標のノードまで割り当てたら最初の座標のノードに戻って割り当てます。 座標の数がshapeパラメーターで指定したプロセス数よりも多い場合、残りの座標は無視されます。

  • ファイル内には、同じ座標は計算ノードあたりのCPUコア数以下であれば記述できます。
