3. 容量設定

3.1. 第1階層ストレージの容量設定

1つの計算ノード当たり約87GiBの容量を割り当てられます。

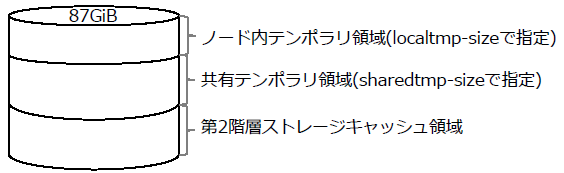

1つの計算ノード当たり87GiBの容量を3つの領域に分割して使用できます。

各領域の容量の指定方法は下表に示します。

領域名	pjsub --llio オプション	設定範囲
ノード内テンポラリ領域	localtmp-size	0MiB～87GiB
共有テンポラリ領域*1	sharedtmp-size	0MiB～87GiB
第2階層ストレージキャッシュ領域*1	なし*2	128MiB～89406MiB

*1 指定する値は、1ノードあたりの値となり、ジョブ内で使用可能な領域サイズは設定値 x 計算ノード数となります。

*2 87GiB – (localtmp-sizeの設定値 + sharedtmp-sizeの設定値)

容量設定については、利用手引書-利用およびジョブ実行編-の注意も確認ください。

3.2. 容量設定例

容量設定の可否の例を以下に示します。設定不可の場合、以下の例のようにpjsubの時点でエラーとなります。

[ERR.] PJM 0049 pjsub Option argument is invalid. sharedtmp-size + localtmp-size must be less than or equal to 93615751168: --llio sharedtmp-size=XXX, localtmp-size=XXX.

設定値		領域の割当サイズ			設定可否
localtmp-size	sharedtmp-size	ノード内テンポラリ領域	共有テンポラリ領域	第2階層ストレージキャッシュ領域
0Mi	0Mi	0MiB	0MiB	87GiB x ノード数	設定可能
10Gi	10Gi	10GiB	10GiB x ノード数	67GiB x ノード数	設定可能
87Gi	0Mi	87GiB	0MiB	128MiB x ノード数	設定可能
88Gi	0Mi	88GiB	0MiB	128MiB x ノード数	設定不可
0Mi	87Gi	0MiB	87GiB x ノード数	128MiB x ノード数	設定可能
0Mi	88Gi	0MiB	88GiB x ノード数	128MiB x ノード数	設定不可
44Gi	44Gi	44GiB	44GiB x ノード数	128MiB x ノード数	設定可能
45Gi	44Gi	45GiB	44GiB x ノード数	128MiB x ノード数	設定不可

3.3. LLIOストライプ機能

ストライプ設定を行うことで、以下の効果が得られます。

• ジョブパラメータで指定したサイズ以上のファイルを作成できます。

• 1つのファイルを複数の第1階層ストレージに分散して格納することにより、ファイルアクセスの帯域幅の増加が期待できます。

対象となる領域は以下のとおりです。

• 共有テンポラリ領域

• 第2階層ストレージキャッシュ領域

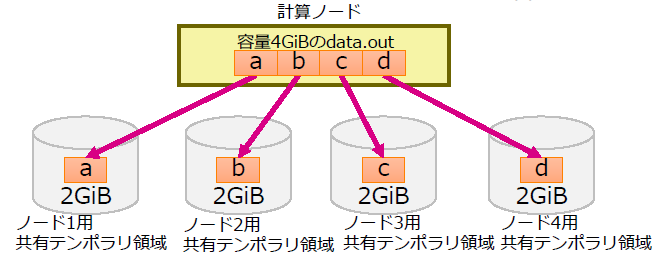

4ノードジョブから共有テンポラリ領域=2GiB、ストライプカウント=4、ストライプサイズ1GiBに設定し、4GiBのファイルを書出した例

pjsub --llioオプション	設定範囲	説明
stripe-count=count	1～24	第1階層ストレージにファイルを分散配置する際のファイル当たりのストライプ数を指定します。
stripe-size=size	64KiB～4194240KiB	第1階層ストレージにファイルを分散配置する際のストライプサイズを指定します。
